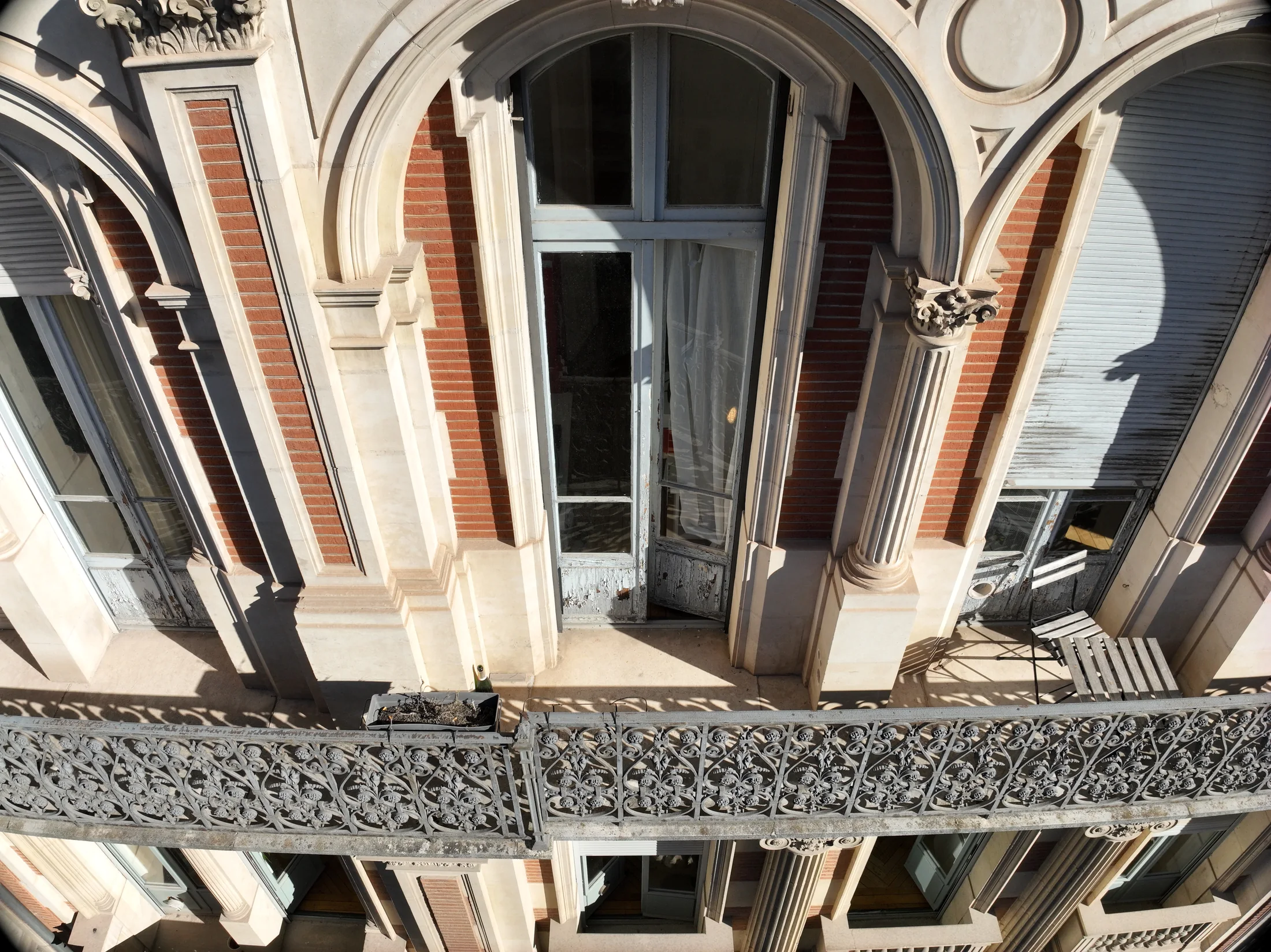

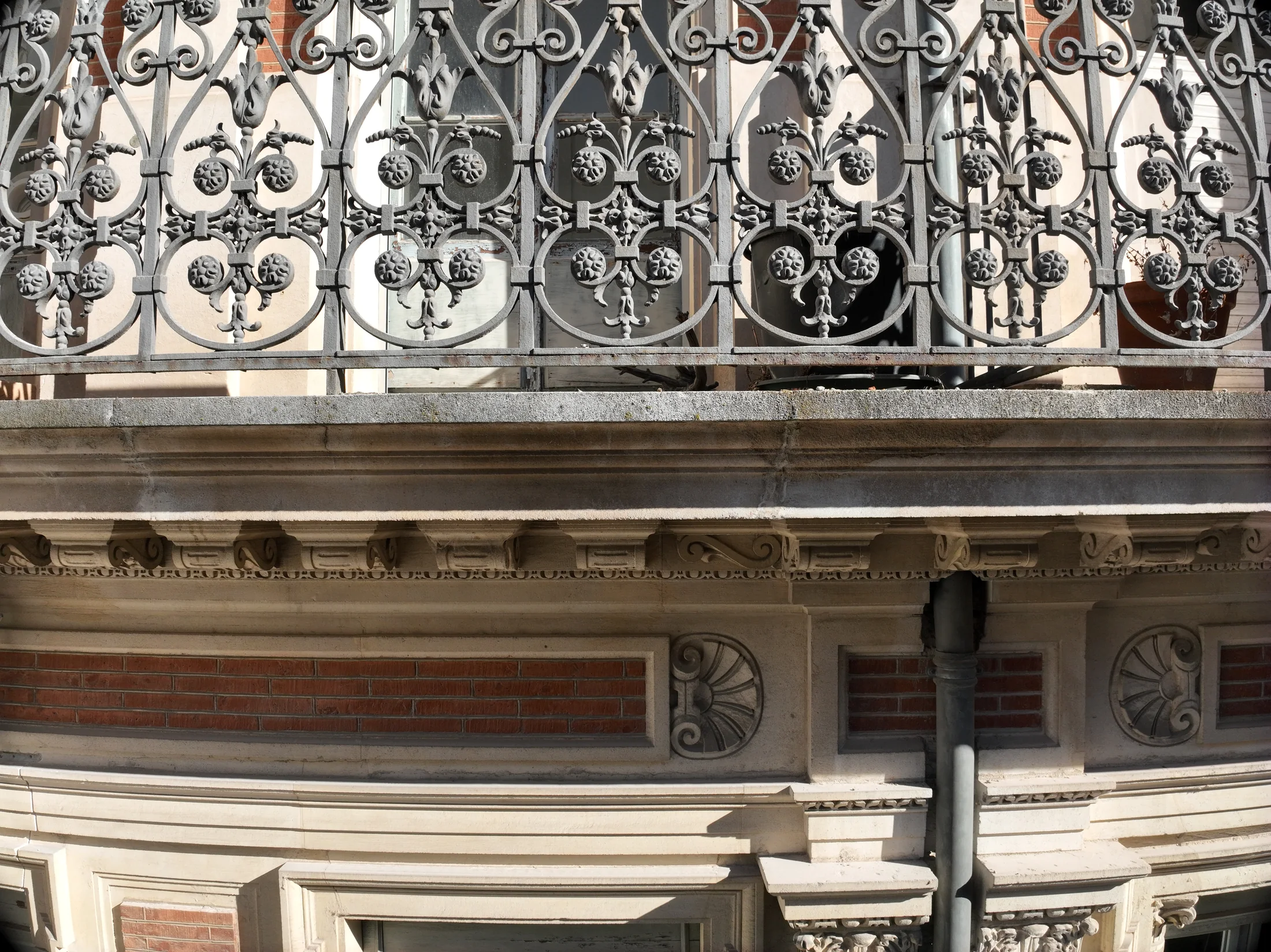

Toulouse · Façade, colonnes, consoles & balcons
25 rue de Metz, Toulouse
Relevé de façade & détails
Colonnes, moulures & décors
Photogrammétrie & Rhino

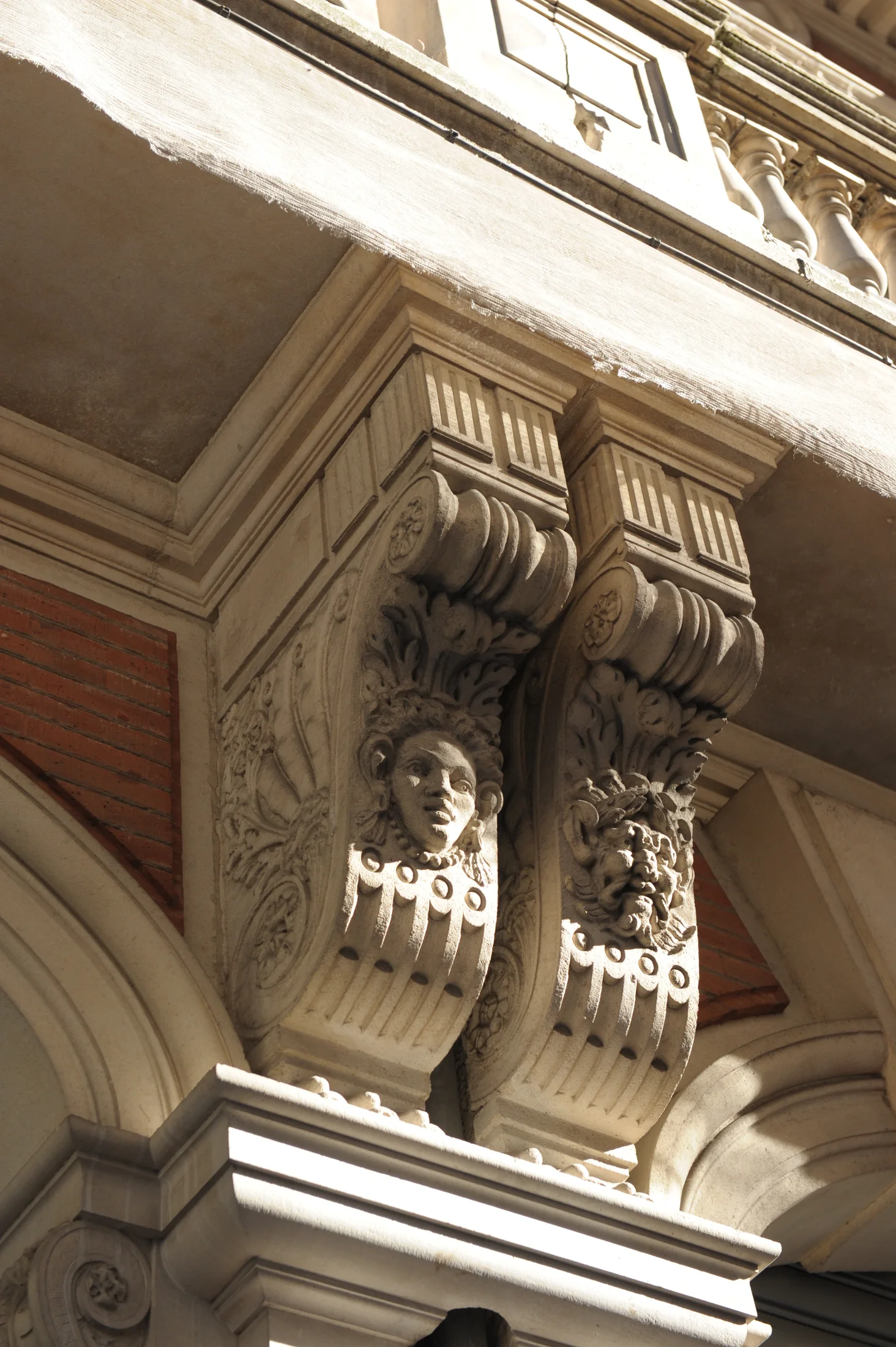

Une console, un chapiteau ou une cannelure portent leur propre géométrie. Le relevé du 25 rue de Metz explore ces relations, de la composition de façade aux détails de la pierre.
Les prises de vue au sol et par drone alimentent les modèles texturés. Le travail dans Rhino permet ensuite d’étudier les profils, les sections et les assemblages.
Ouvrir la façade sur Agisoft CloudDe l’ouvrage au tracé,
chaque coupe retrouve sa place.
Les vues d’ensemble situent les éléments étudiés ; les traits colorés montrent le passage des coupes. Les mêmes couleurs accompagnent les profils pour suivre le dessin de la pierre, de la façade au moindre ressaut.

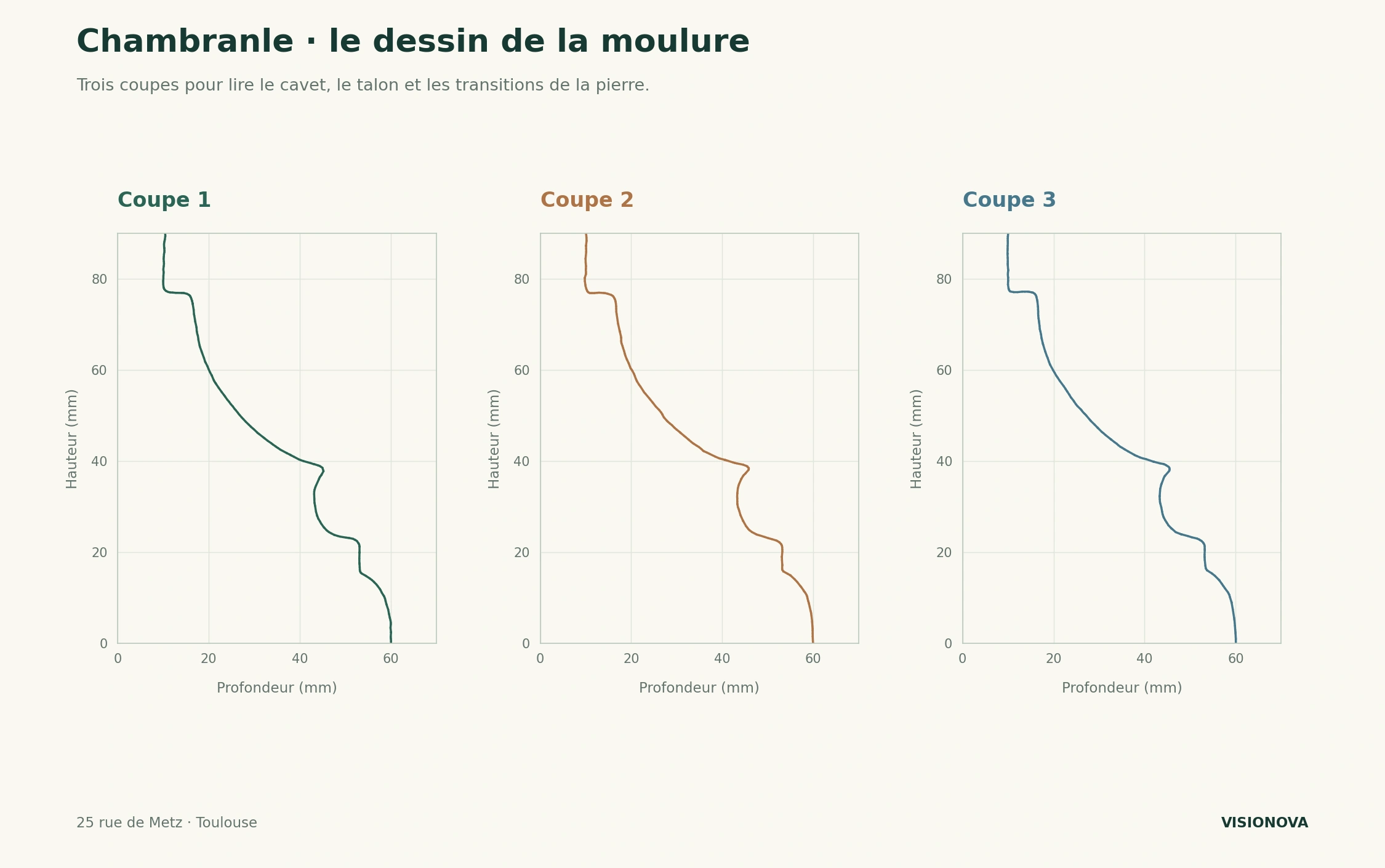

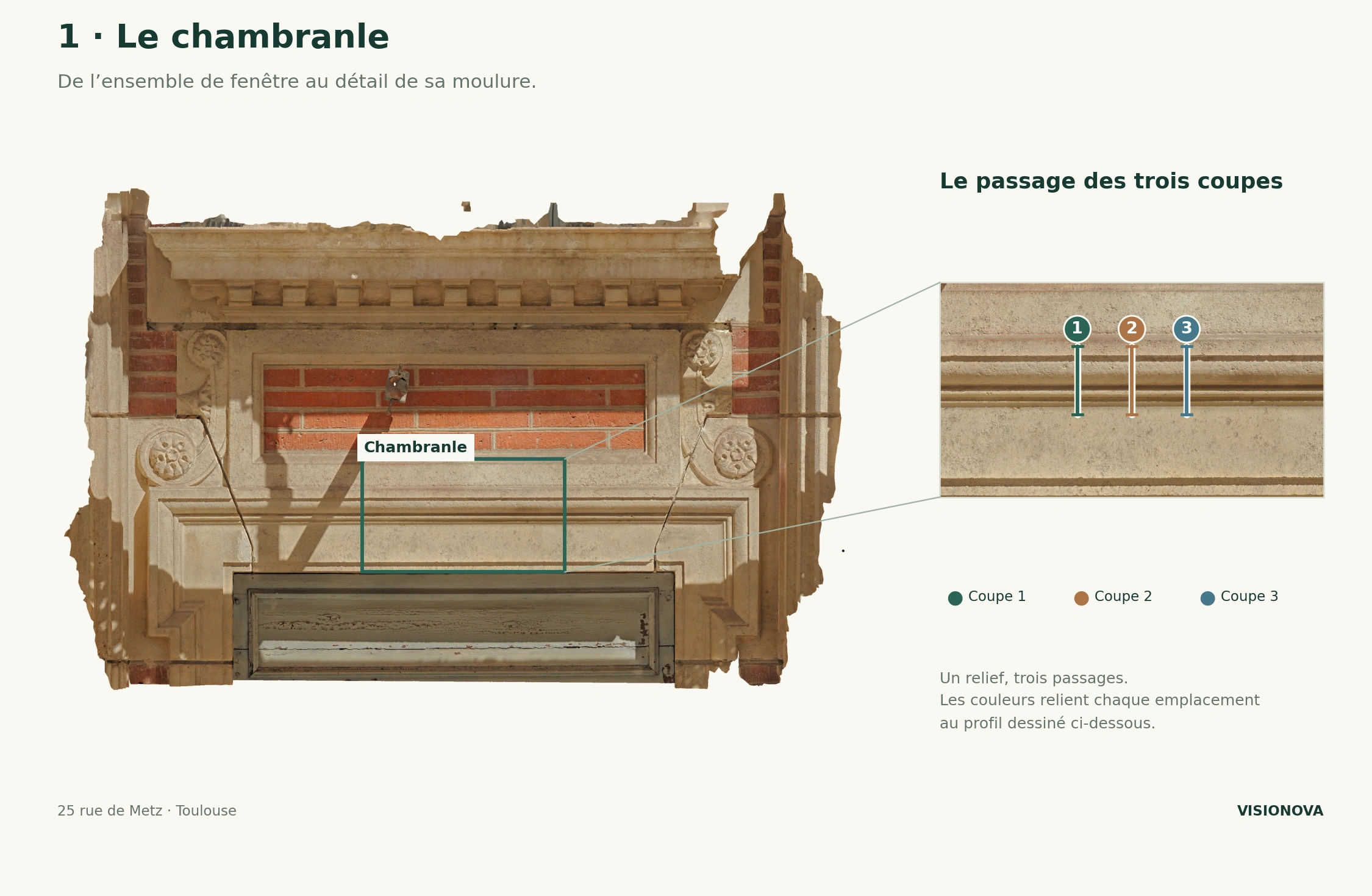

Sur la traverse supérieure du chambranle, trois coupes rapprochées révèlent le grand creux, le talon et les petits ressauts. Le passage du relief au dessin rend leur enchaînement immédiatement lisible.

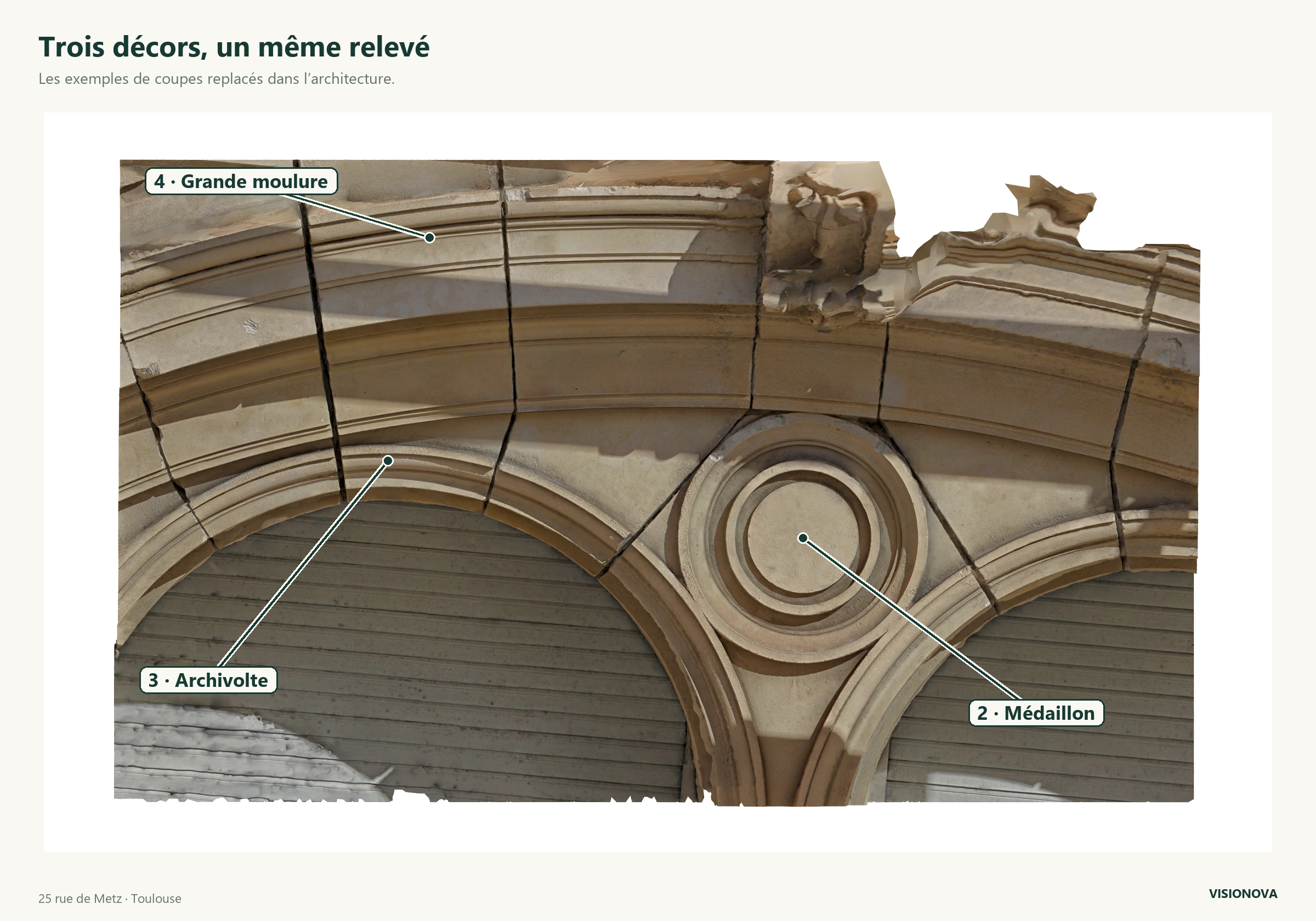

Le médaillon, l’archivolte et la grande moulure sont repérés sur une même vue. Explorez chaque détail pour retrouver les coupes à leur emplacement et lire les profils qui en sont issus.

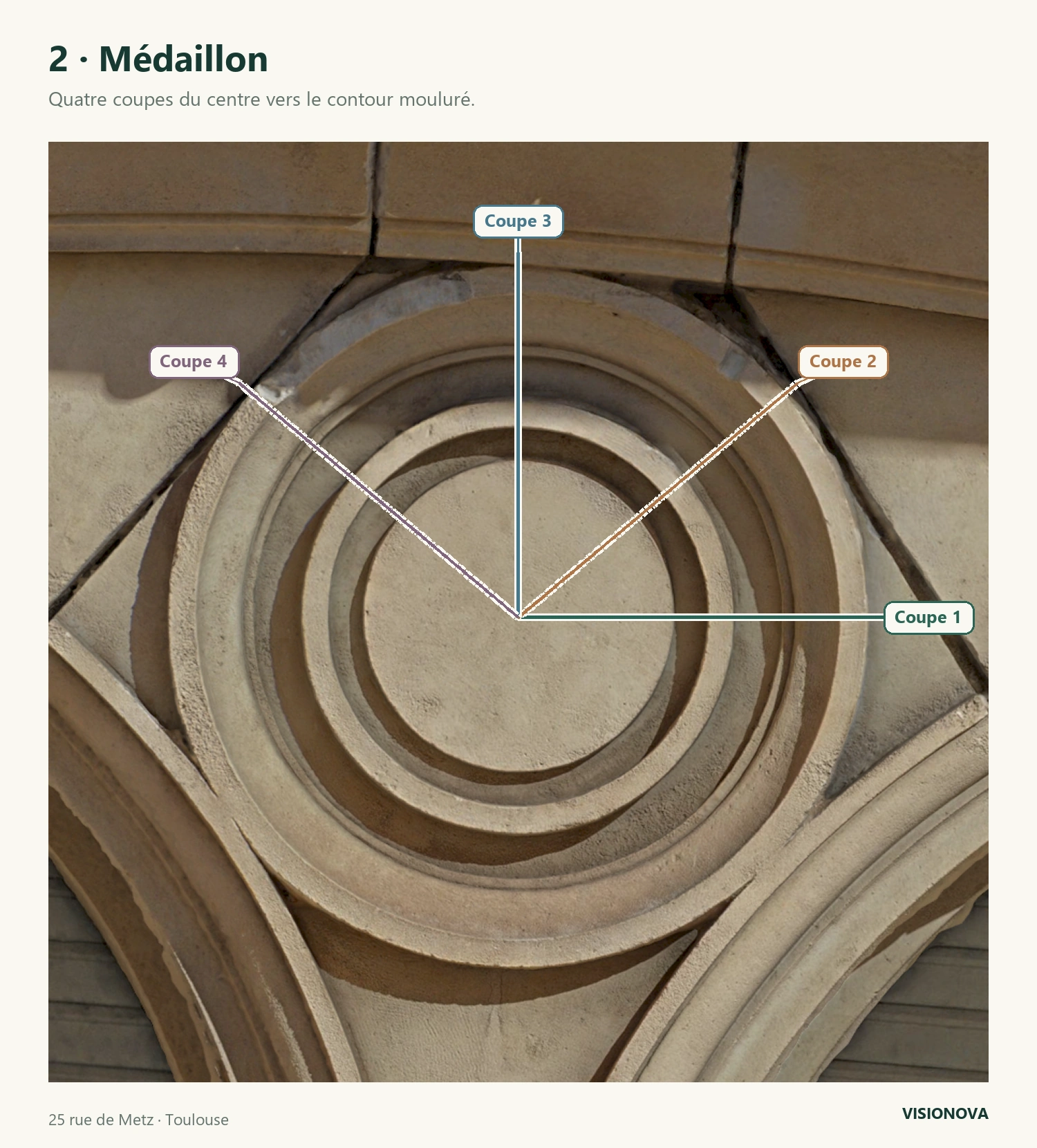

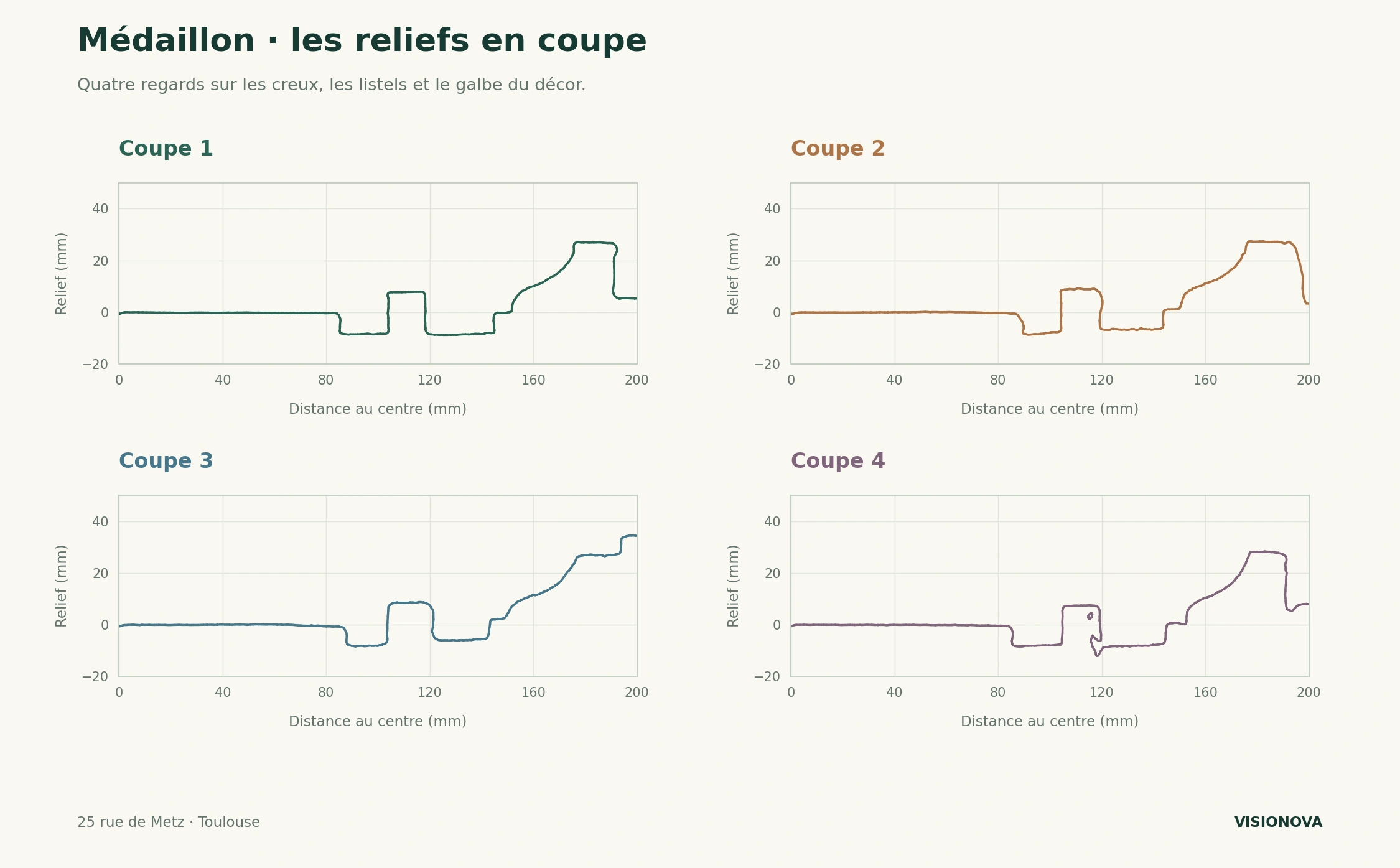

Quatre passages partent du centre du médaillon et traversent son décor. Les profils correspondants font apparaître le disque, les creux, le mince listel et le galbe.

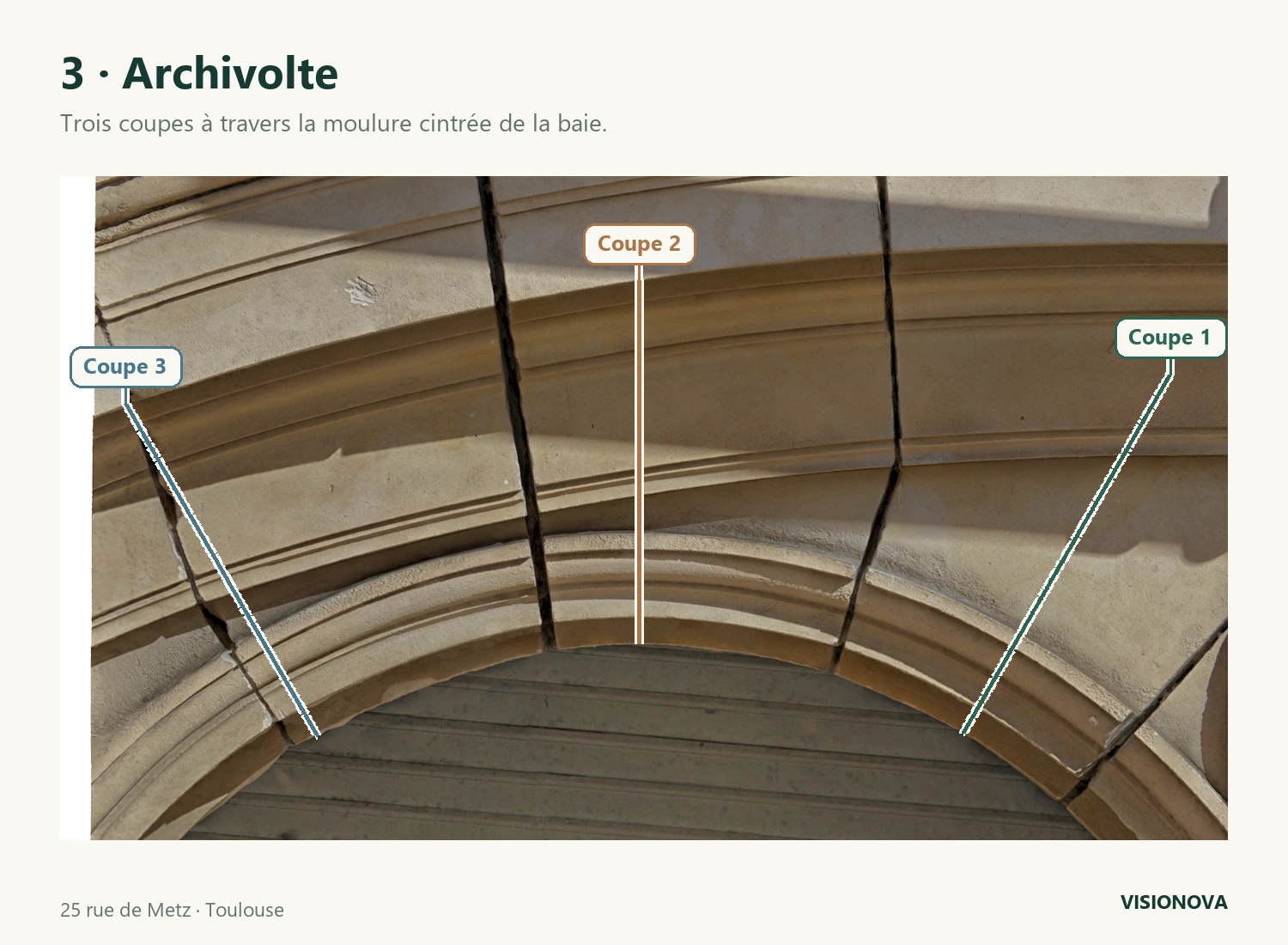

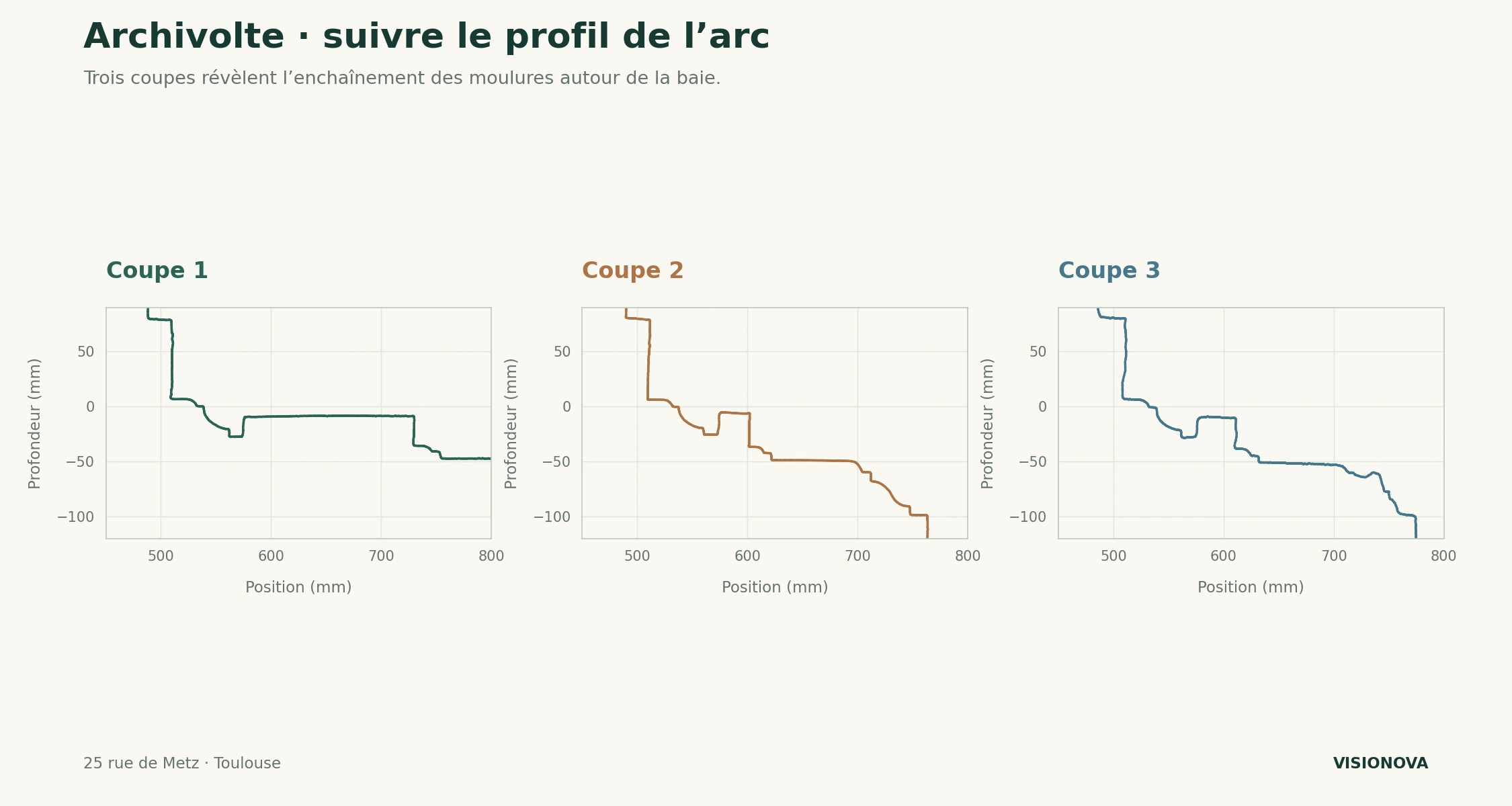

Les trois traits traversent la moulure cintrée en des points distincts de l’arc. Les coupes en donnent le profil : courbes, plats et petits décrochements composent le relief de l’archivolte.

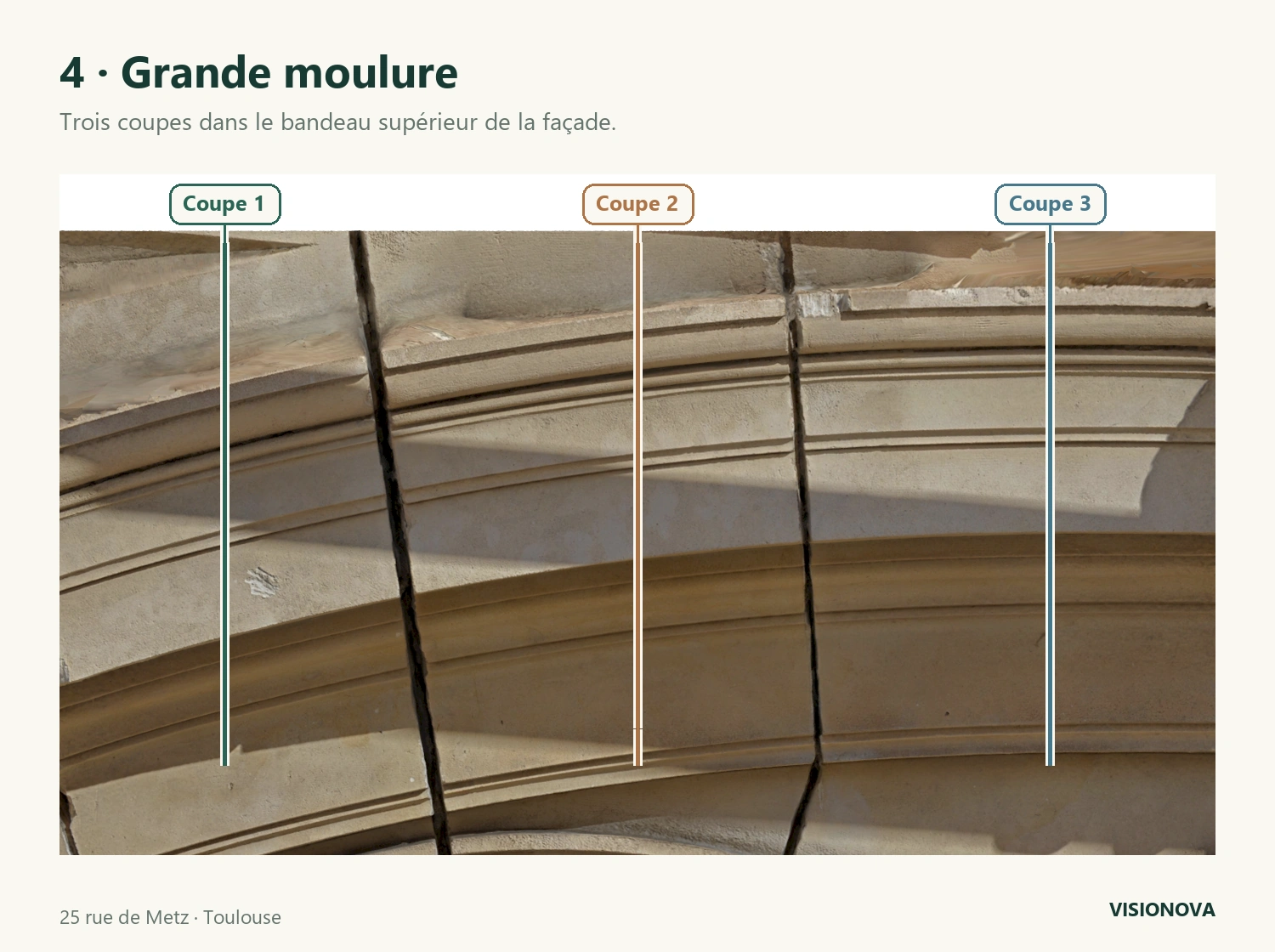

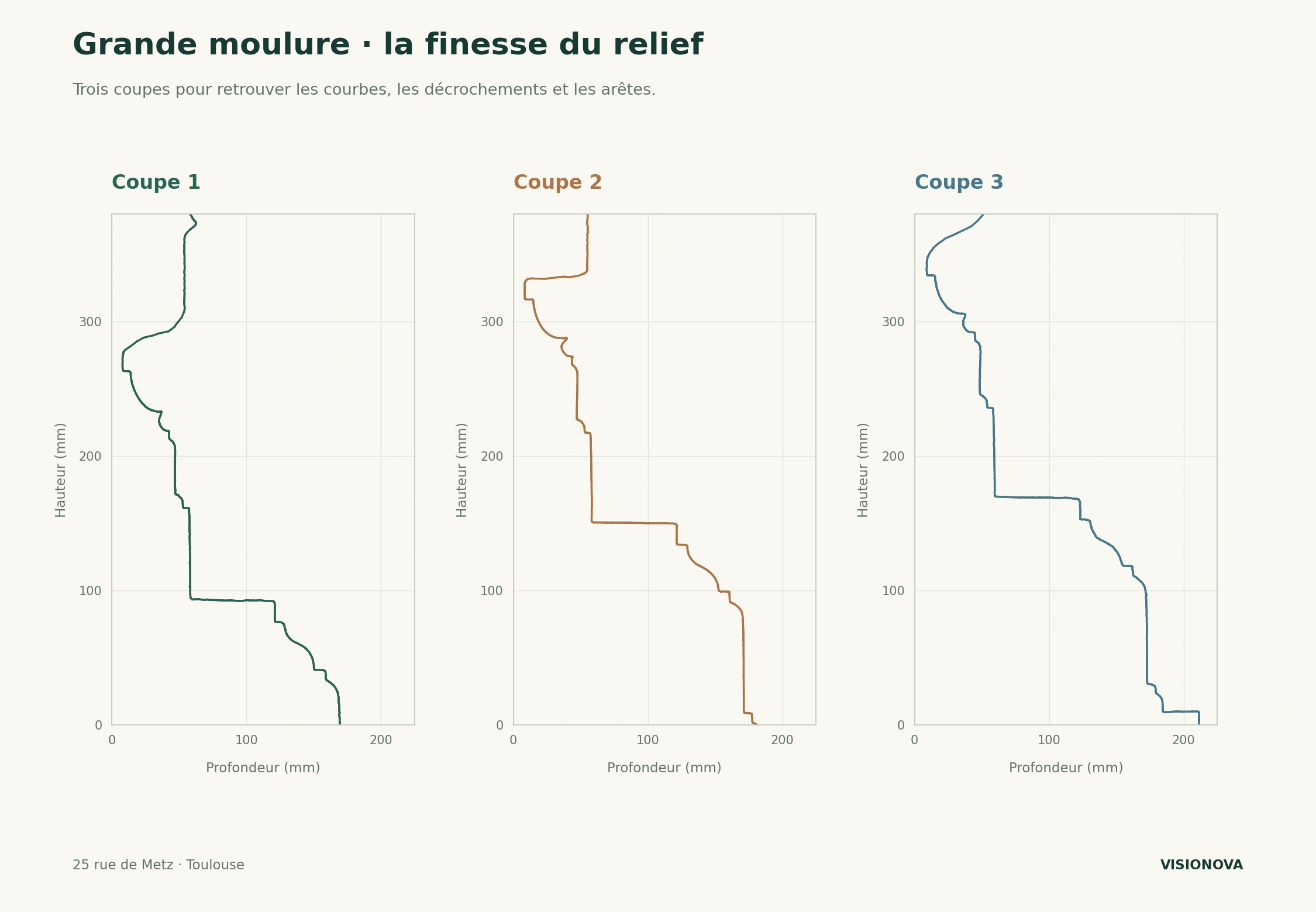

Au-dessus du décor, trois passages verticaux traversent la grande moulure. Leurs profils rendent lisibles la profondeur du relief et la succession des formes, pour documenter la pierre et préparer sa restauration.
Des coupes situées sur la colonne,
des formes nommées et expliquées.

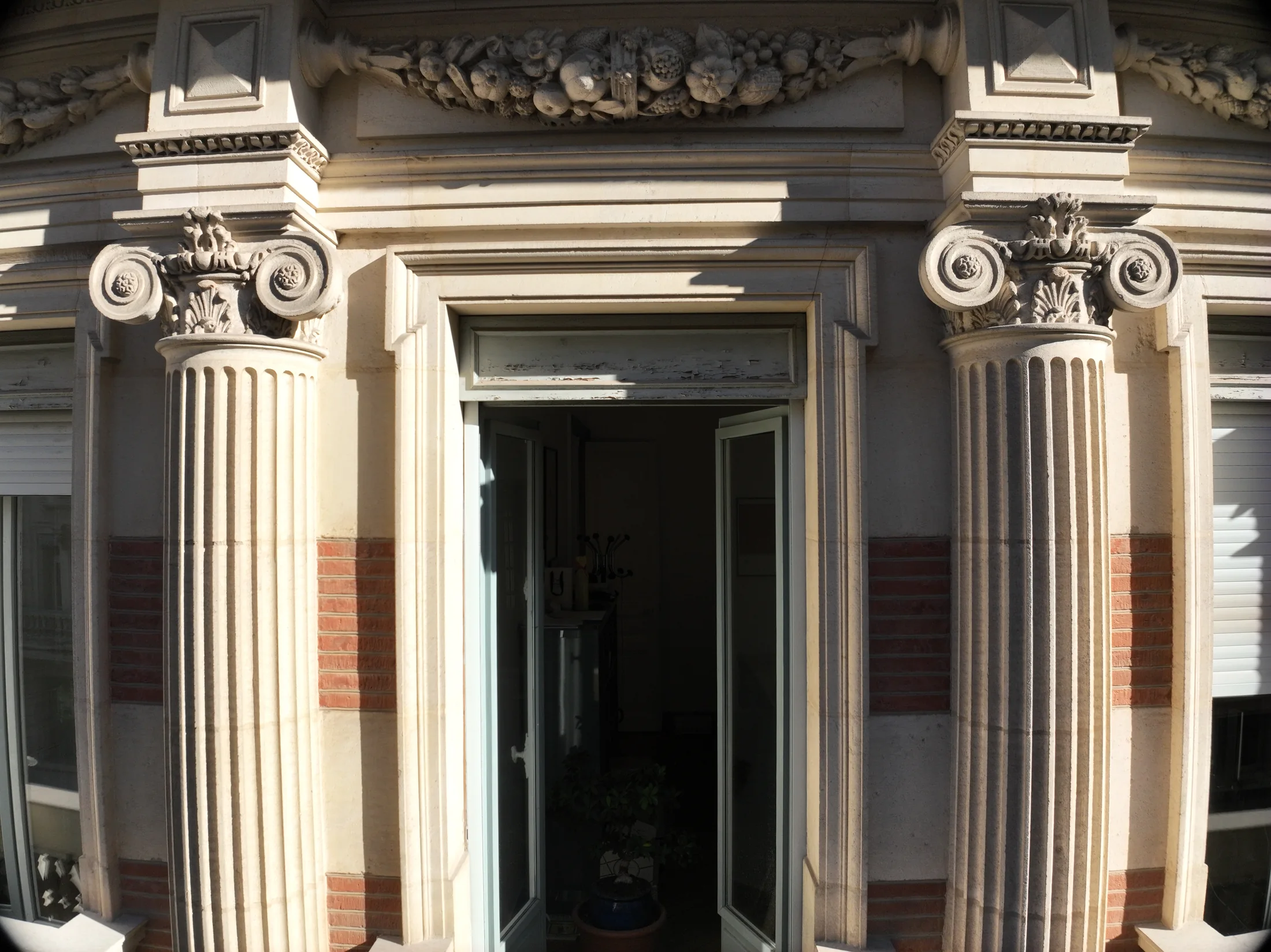

La colonne change de dessin entre sa base et la partie haute du fût. Deux coupes transversales et un profil de la base révèlent cette composition : les creux des cannelures, les baguettes arrondies qui les garnissent en partie basse et les moulures de la base.
En partie haute, les cannelures creuses alternent avec de minces bandes plates, les listels. La coupe montre leur dessin et l’articulation de chaque relief.
En partie basse, des baguettes arrondies garnissent les cannelures : ce sont les rudentures. La vue de détail montre leur terminaison arrondie sur le fût.
Deux tores, aux profils convexes, encadrent une scotie concave. Le profil révèle l’enchaînement de ces moulures et leurs raccords.
